庆业盛发管桩控制系统的特点
时间:2012/5/9 17:27:49 来源:福润机械自动化有限公司 收集整理 点击量:4053

混凝土管桩控制系统,管桩管理系统,管桩分料系统,余浆处理系统

管桩排队生产系统设计要求:

1.显示效果:

4条布料线上面安装LED显示屏,正反面同时显示,每个屏幕显示2个规格管桩,显示效果如下:

 1号线         2号线        3号线     4号线

A400957           AB50010011      AB400958     A5001257

AB50012510      A50012512       A4009511    AB50010010

最后12位表示管桩长度

AAB表示管桩型号,可以考虑用1代替A,用2代替AB,如果能显示字母最好。

本厂产品有10种规格:

A40095(可以用A495代替)AB40095   A500100   AB500100   A500125  AB500125  A600110  AB600110   A600130   AB600130

因此,每个规格显示最多用7位数显示:比如AB50012511显示位AB512511。

2.操作流程:

班长手中的操作手提至少有如下按键:A,AB,1,2,3,4,5,6,7,8,9,0,增加,删除,修改等,安排2号线生产AB500100规格10米桩时,按顺序输入2AB510010,再按增加键,将在2号线的LED上排队显示AB50010010,搅拌楼将配料生产该规格桩的料,配完料后给一个信号,将LED上该桩显示改为闪烁显示,直至到该桩下完料,完成张拉后,张拉工将该显示删除,LED屏幕上第2条桩将上升为第1条桩,第2条显示变为空白,当班长看到第2条为空时,适时往该线增加管桩生产,如此循环。

建议手提操作界面:

A AB 1 2 3

增加 4 5 6

删除 7 8 9

修改 0 确认

3个手提,班长1个,配料员1个,张拉工1个。班长输入2AB510010再按增加键,配料员按2再按确认,2号线第一条显示闪烁,张拉工按2再按删除,该显示删除,下面的桩上升。修改时,先按2,再按1(将修改第1个记录),再按修改,接着输入正确的显示,再按确认。

3.与生产系统连接

该系统与生产控制系统连接后,在生产控制平台设置任务表:

序号

线号

规格

选择

1

2

A4009510

2

1

AB50010012

3

3

AB5001258



4

4

A50010011



班长安排的生产任务在该表按先后顺序排队,配料员选取1条或多条同时生产,配料后该规格桩屏蔽,同时LED闪烁显示,后面的桩上升到前面。

管桩配料分料系统设计

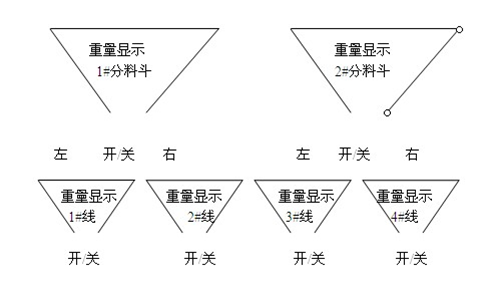

1  配料分料示意图

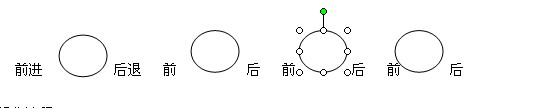

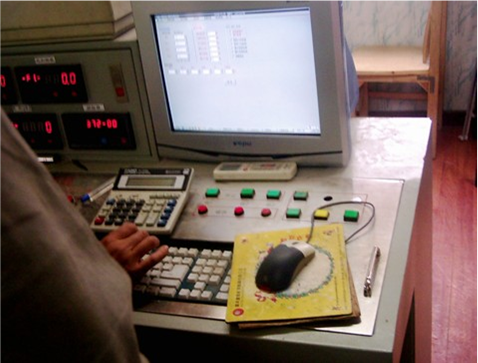

操作台上建议设置如下:

管桩规格 所需重量   管桩规格 所需重量  管桩规格 所需重量  管桩规格 所需重量

2.操作流程:

搅拌机配好料后,操作员通过左/右键移动分料斗到搅拌机下料口,按开/关键进行下料,带称分料斗动态显示重量。下完料后,移动分料斗到相应的布料斗上面,按开/关键,根据该规格桩的所需料重量,手动下料到该布料斗,布料斗动态显示重量,达到所需重量后,关闭分料斗门,再移动到下一条布料线上面,重复下来操作。布料斗装满料后,操作工通过管模前/后键,和布料斗开/关键进行给管模布料。

3.每条布料线上在做规格和所需重量可通过与生产控制系统连接,获取相应数据;操作工也可通过LED上的显示(增加重量显示)进行下料判断,不需要连接生产控制系统。

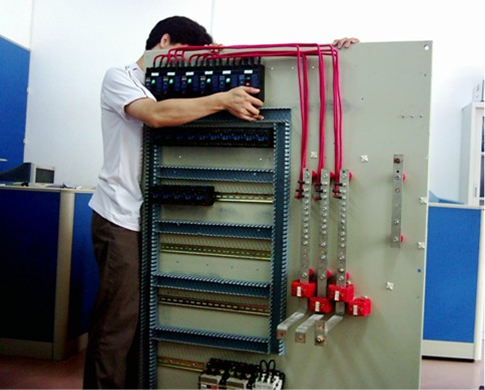

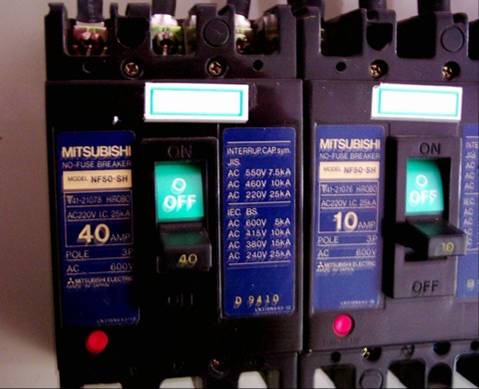

根据客户要求设计设备

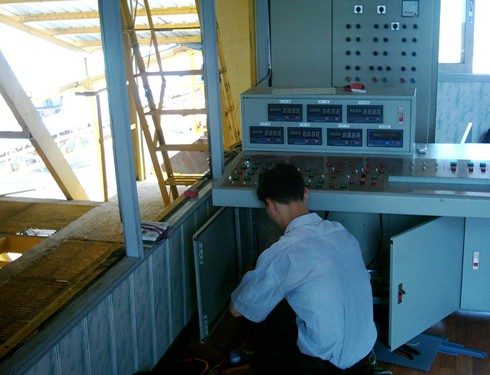

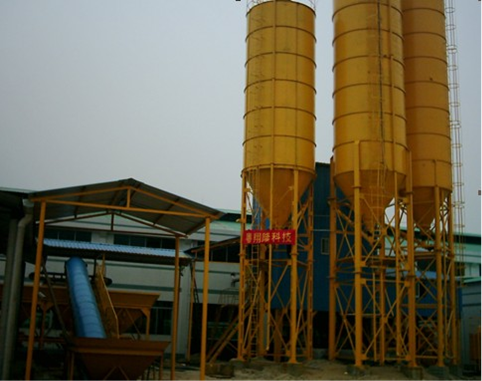

工程师调试设备与安装调试管桩控制系统
