砼搅拌站控制系统
产品介绍:

  福润科技生产的FR2000砼搅拌站控制系统是将砂石、水泥、水以及外加剂等原料按一定比例混合、搅拌,自动生产的砼搅拌站控


制系统。

    FR2000砼搅拌站控制系统生产的关键步骤就是按照一定比例混合生产原料,投料精度对于生产出的混凝土质量有着重要影响。目

前搭建混凝土搅拌站控制系统主要有两种方式,一种是采用工控机搭配数据采集、控制等板卡作为系统硬件,用C++等编程软件制作

上位机操作界面。还有一种就是采用PLC作为系统控制器,用组态软件编写上位机操作系统。PLC以其灵活、可靠等特点越来越多的应

用在混凝土搅拌站系统中,在混凝土搅拌行业中有着很好的应用。

    FR2000砼搅拌站控制系统采用PLC+工控机模式。

    FR2000砼搅拌站控制系统的特点:

1.可靠性
  可靠性是搅拌站系统的关键,本系统采用LK冗余控制系统进一步保证了系统的可靠性,当主CPU出现故障时,从CPU会在一个扫描

周期(50ms)之内完成切换,从而保证系统不间断运行。不仅如此系统还支持以太网冗余,DP总线冗余,以太网冗余保证了LK与上位

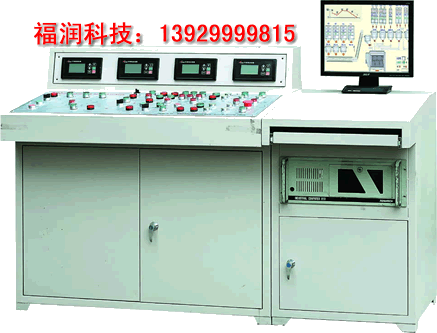

机通讯的可靠性,DP总线冗余保证了本地背板与扩展背板通讯的可靠性。上位机系统采用PC与触摸屏互备,触摸屏作为PC机的备用,

当PC机出现问题的时候可以使用触摸屏控制搅拌站系统,从而不会耽误生产,可以看出本系统在控制层与管理层都有相当高的可靠性


2.投料精度高
  系统模拟量采集速度对于混凝土搅拌站控制系统的投料精度以及产出的混凝土品质有着至关重要的影响,本系统采用高速模拟量

采集模块(6通道采样周期小于50ms),为保证系统的投料精度以及混凝土品质提供了保障。

3.系统功能强
  LK系列PLC可靠性高,运算速度快,逻辑控制容量大,还可进行在线调试、支持增量下载,支持多种语言混合编程,特别适合混

凝土搅拌站这样逻辑比较复杂,要求数据运算速度快的系统。增量下载功能能够在完成程序的修改同时不会影响系统的现有状态,为

系统调试带来很大方便。混凝土搅拌站系统属于比较典型的顺序控制系统,并且逻辑比较复杂,本系统采用顺序功能图(SFC)、梯

形图(LD)以及结构化文本语言(ST)混合编程的方式实现了系统逻辑,骨料、粉料以及液体料剂投料的过程采用SFC编程实现,手

动控制等逻辑采用LD实现,一些比较复杂的控制算法采用ST实现,整个程序可读性强易于修改。

4.数据库记录完善

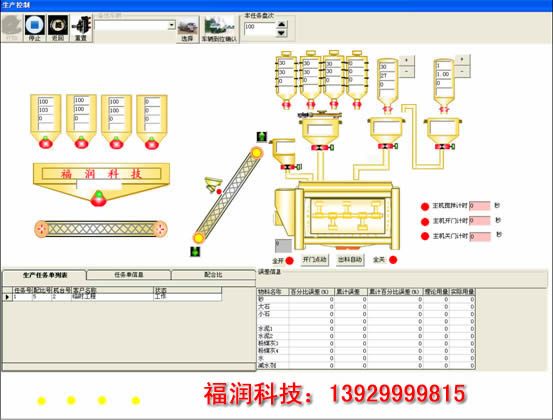

  上位机操作系统采用VB以及Access数据库搭建,可以实现系统监控以及生产数据记录等功能,触摸屏作为上位机的备用同样有系

统监控以及数据记录等功能,在上位机出现故障的时候可以单独使用进行生产。
