称重显示控制器
产品介绍:

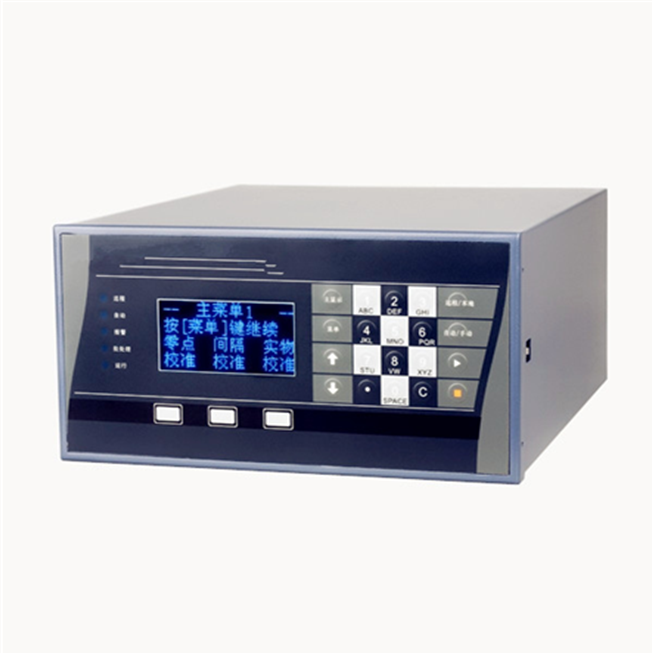

XK3116C)称重显示控制器,采用高速、高精度A/D转换和单片机控制技术,对电阻应变式称重传感器信号进行智能处理,自动跟踪系统零点,实时显示物料重量,自动修正物料落差并输出定值控制信号。 本产品操作简单,维护方便,能根据用户需要灵活配置,可适用于多种电子称重配料控制系统。 主要性能和技术指标

1.电源:AC220V ±10%  消耗功率≤5W  工作温度:0-40 工作湿度:<85%相对湿度(无凝结水)

境条件:无雨淋、日晒及其它污物喷洒  海拔高度:1000m   称重量程:根据传感器规格,可由用户设定

传感器激励电压5V,最大电流100mA   称重量程:根据传感器规格,可由用户设定  仪表采样频率:50/秒  最小分度值信号:0.6μV/d

最高显示精度:1d    显示单位:kg

2.精度等级:Ш l配料精度:2%(满量程) l可配物料种类:C41-4种;C1-6 l卸料方式1:单向卸料 l卸料方式2:双向卸料 l卸料方式3:单向卸料后再进行左右分料 可控制四种或六种不同种类的的物料,两路卸料; 自动零点跟踪; 自动去皮功能; 具有落差手动预置、自动修正功能; 使用软件全数字式调校功能; 独特的测试功能,便于现场调试。

技术简要说明:本实用新型公开了一种混凝土配料机配电箱,包括:料1时间继电器,和料2时间继电器、控制变压器及远程控制手柄组成的控制部分和由电源指示灯、中间继电器、运料指示灯组成的低压运行电路;其特征在于:所述的料1时间继电器,和料2时间继电器分别与电源并联后与控制变压器、电机串联;所述的低压运行电路的端电压为24V,且电源指示灯与运料指示灯为并联;所述的中间继电器与热电器和运料指示灯并联后与低压电源并联。本实用新型具有:结构简单,易于加工制造,成本较低;使用方便、安全性高的优点。

主权利要求:混凝土配料机配电箱,包括:料1时间继电器(1),和料2时间继电器(2)、控制变压器(4、5)及远程控制手柄组成的控制部分和由电源指示灯(3)、中间继电器(6、7)、运料指示灯(8、9)组成的低压运行电路;其特征在于:所述的料1时间继电器(1),和料2时间继电器(2)分别与电源并联后与控制变压器(4、5)、电机(10、11)串联。
