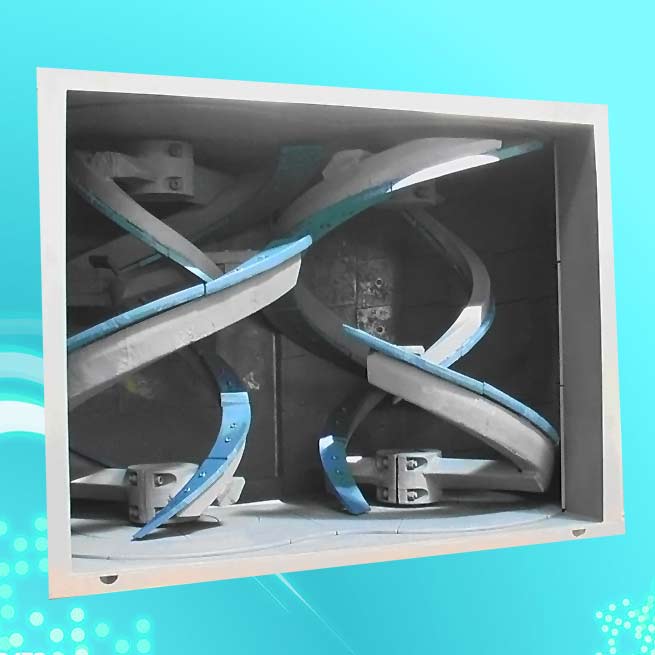

双螺旋轴搅拌机
“无”水平主轴+“无”搅拌臂和轴的阻碍=没有抱轴+理想的涡流搅拌
■ 双螺旋轴混凝土搅拌机,与传统的双卧轴搅拌机有着本质区别。它中间没有直通的横轴,采用螺旋状的搅拌主轴。因而,在相同的搅拌桶体内,双螺旋轴轴搅拌机内部的物流空间更大,搅拌机的物料投放量也更多。另外,搅拌主轴的中心在外部,运转起来转动惯量大,可大大提高物料的投放速度。
无轴可抱

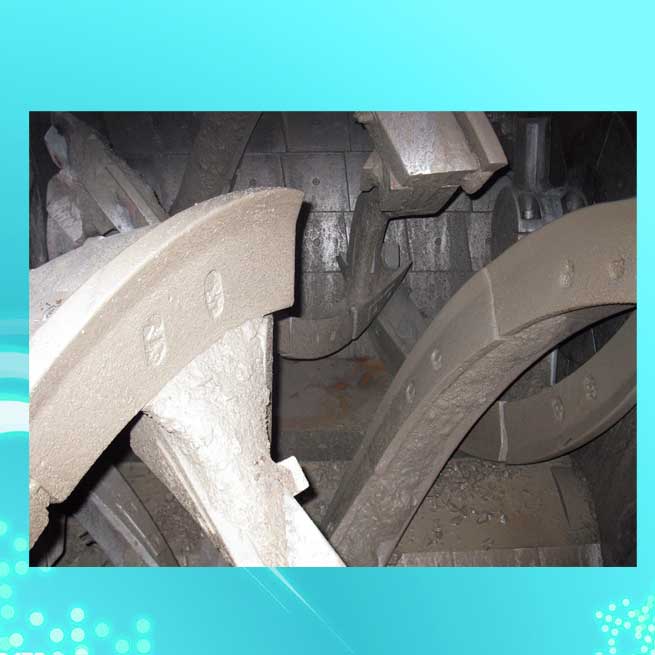

■ 普通的搅拌机中间有轴,该中间轴在转动时线速度低,容易产生抱轴结块现象。双螺旋轴搅拌机采用特殊的“无轴”结构,混凝土不会黏合在中心轴上,产生结块,形成抱轴现象。
高效率
■ 搅拌速度快:螺旋状的叶片排布,搅拌更为激烈,搅拌速度也更快。
■ 搅拌空间更大:放弃传统双卧轴式搅拌机当中横卧轴心的两根搅拌轴和搅拌臂,搅拌桶体的空间更大,按料流阻碍更小。
■ 进料速度快:搅拌主轴的重心在外部,运转起来转动惯量大,可大大提高物料的投放速度。
节能、环保
■ 节能:投料峰值电流小,峰值持续时间短,搅拌时间快,可节约能耗30%以上。
■ 环保:双螺旋轴搅拌机中间无轴,不易产生抱轴结块现象,大大减少了混凝土固体垃圾。
技术参数表
MSO双卧轴搅拌机 MSS双卧轴双螺带搅拌机 MSN双螺旋轴搅拌机 |
|||||||
型号 |
1500 |
2250 |
3000 |
4500 |
6000 |
9000 |
|
干料容积 |
|||||||
(升) |
1500 |
2250 |
3000 |
4500 |
6000 |
9000 |
|
新鲜混凝土 |
|||||||
(升) |
1250 |
1875 |
2500 |
3750 |
5000 |
7500 |
|
密实混凝土——产量 |
|||||||
(升) |
1000 |
1500 |
2000 |
3000 |
4000 |
6000 |
|
(公斤) |
2400 |
3600 |
4800 |
7200 |
9600 |
14400 |
|
搅拌时间 |
|||||||
MSO |
普通混凝土(秒) |
30 |
30 |
35 |
35 |
35 |
40 |
|
高强混凝土(秒) |
60 |
60 |
60 |
60 |
60 |
60 |
MSS |
普通混凝土(秒) |
18 |
18 |
20 |
20 |
20 |
—— |
|
高强混凝土(秒) |
40 |
40 |
40 |
40 |
40 |
—— |
MSN |
普通混凝土(秒) |
17 |
17 |
18 |
18 |
—— |
—— |
|
高强混凝土(秒) |
36 |
36 |
36 |
36 |
—— |
—— |
卸料时间 |
|
|
|
|
|
|
|
MSO |
普通混凝土(秒 |
10 |
10 |
10 |
10 |
10 |
10 |
|
高强混凝土(秒) |
12 |
12 |
12 |
12 |
12 |
12 |
MSS |
普通混凝土(秒 |
8 |
8 |
8 |
8 |
8 |
—— |
|
高强混凝土(秒) |
10 |
10 |
10 |
10 |
10 |
—— |
MSN |
普通混凝土(秒 |
8 |
8 |
8 |
8 |
—— |
—— |
|
高强混凝土(秒) |
10 |
10 |
10 |
10 |
—— |
—— |
骨料进料时间 |
|||||||
MSO |
双卧轴搅拌机 |
10 |
10 |
10 |
10 |
10 |
10 |
MSS |
双螺带搅拌机 |
10 |
10 |
10 |
10 |
10 |
—— |
MSN |
双螺旋轴搅拌机 |
6 |
6 |
6 |
6 |
—— |
—— |
最大骨料粒径 |
|||||||
MSO |
标准 |
80 |
80 |
80 |
80 |
80 |
80 |
|
水利 |
120 |
120 |
120 |
120 |
150 |
180 |
MSS |
标准 |
80 |
80 |
80 |
80 |
80 |
—— |
|
水利 |
可按用户要求设计 |
|||||
MSN |
标准 |
80 |
80 |
80 |
80 |
—— |
—— |
|
水利 |
可按用户要求设计 |
|||||
搅拌电机 |
|||||||
|
马力 |
2х25 |
2х40 |
2х50 |
2х75 |
2х100 |
2х150 |
|
千瓦 |
2х18.5 |
2х30 |
2х37 |
2х55 |
2х75 |
2х110 |
净重 |
|||||||
MSO |
(公斤) |
61600 |
72600 |
10100 |
10800 |
16300 |
17000 |
MSS |
(公斤) |
62000 |
73000 |
10500 |
11200 |
16800 |
—— |
MSN |
(公斤) |
62000 |
73000 |
10500 |
11200 |
—— |
—— |
发明专利:200810071636.X
